設計特點

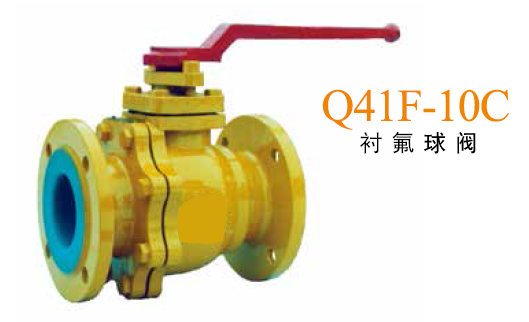

Q41F-10C系列氟塑料球閥，采用碳鋼精鑄，內襯氟塑料，球閥及過流部件包氟塑料，具有外型美觀、強度高、經久耐用的特點。

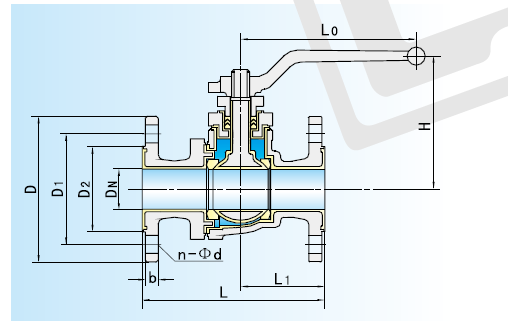

結構及安裝尺寸

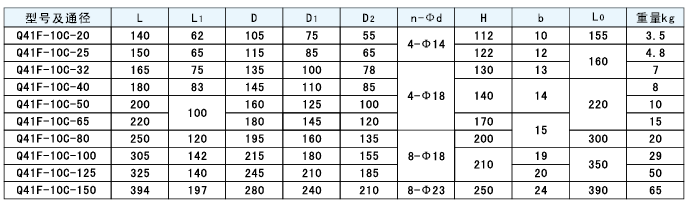

安裝尺寸表

用途

本產品是為各種強腐蝕性介質的啟閉控制而設計的。廣泛使用于石油、化工、染化、農藥、制酸制堿等行業(yè)，是目前防腐設備最理想的選擇。

性能參數(shù)

公稱通徑  ( DN)20-150mm

公稱壓力  (PN)1~1.6MPa

適用溫度  -20C~120C

型號意義

Q41F-10C-80

Q：球閥類型代號

4：連接型式為法蘭

1：結構型式為浮動直通式

F：襯里材料為氟塑料

10：公稱壓力為1.0MPa

C：閱體材料為碳鋼

80：公稱通徑為80mm
